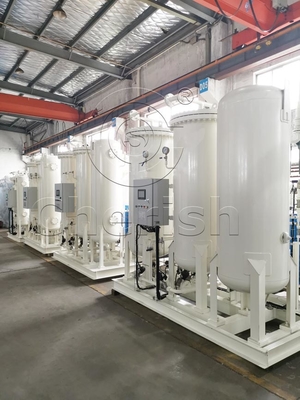

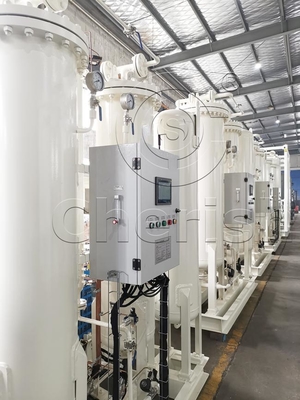

Elektrikli Fırın Çelik Üretimi PSA Oksijen Jeneratörü Makinesi Çelik Malzeme

Elektrikli fırın çelik yapımında kullanılan PSA oksijen üretim ekipmanı

Tanım:

PSA oksijen yapma makinesi çalışma prensibi: PSA oksijen yapma makinesi, adsorban olarak zeolit ​​​​moleküler elek alan otomatik bir ekipmandır, oksijeni ayırmak için havadan oksijeni adsorbe etmek ve serbest bırakmak için basınç adsorpsiyonu, dekompresyon desorpsiyonu prensibini kullanır. Zeolit ​​​​moleküler elek özel gözenek işleme teknolojisi, yüzey ve iç mikro gözenekli küresel granüler adsorban ile preslenmiş bir türdür.Beyazdır. Geçiş özellikleri, oksijen ve nitrojenin kinetik ayrılmasını sağlar. Zeolit ​​moleküler eleğin oksijen ve nitrojen ayrımı üzerindeki etkisi, iki gazın kinetik çaplarındaki küçük farka dayanır.Azot molekülleri zeolit ​​moleküler elek gözeneklerinde daha hızlı difüzyona sahipken, oksijen molekülleri daha yavaş difüzyon hızına sahiptir. Su ve karbondioksitin basınçlı havadaki difüzyonu nitrojenden çok farklı değildir. adsorpsiyon kolonu oksijen molekülleridir.

PSA oksijen üretimi, sürekli olarak yüksek saflıkta oksijen üretmek için, basınçlı adsorpsiyon, dekompresyon desorpsiyon döngüsü, hava ayrılmasını sağlamak için adsorpsiyon kulesine sıkıştırılmış hava kullanarak zeolit ​​​​moleküler eleğin seçici adsorpsiyon özelliklerini kullanmaktır.

PSA oksijen üretim makinesi, oksijen yapmak için havadan belirli bir basınçta adsorban olarak yüksek kaliteli zeolit ​​​​moleküler elek kullanarak PSA basınç adsorpsiyonu ilkesine dayanmaktadır. Basınçlı adsorpsiyon için adsorberde arıtılmış ve kurutulmuş basınçlı hava gerçekleştirildi. ve dekompresyon desorpsiyonu. Aerodinamik etki nedeniyle, zeolit ​​​​moleküler eleğin gözeneklerindeki nitrojenin difüzyon hızı oksijeninkinden çok daha yüksektir.Azot, tercihen zeolit ​​​​moleküler elek tarafından adsorbe edilir ve oksijen, bitmiş oksijen oluşturmak için gaz fazında zenginleştirilir. Adsorban daha sonra azot gibi adsorbe edilmiş safsızlıkları atmosfer basıncına kadar dekompresyon yoluyla desorbe eder. Genel olarak, sistemde iki adsorpsiyon kulesi ayarlanır, biri adsorpsiyon ve oksijen üretimi içindir, diğeri desorpsiyon ve rejenerasyon içindir.PLC program kontrolörü, sürekli yüksek kaliteli oksijen üretimi amacını gerçekleştirmek için iki kulenin dönüşümlü olarak dolaşımını sağlamak için pnömatik valfin açılıp kapanmasını kontrol etmek için kullanılır. Tüm sistem aşağıdaki bileşenlerden oluşur: basınçlı hava arıtma ünitesi , hava depolama tankı, oksijen ve nitrojen ayırma cihazı, oksijen tampon tankı.

PSA oksijen jeneratörü sistemibileşenler ve çalışmaişlem

benBasınçlı hava arıtma ünitesiS: Önce basınçlı hava arıtma bileşenine basınçlı hava sağlamak için hava kompresörü, yağın, suyun ve tozun çoğunu gidermek için ilk boru hattı filtreleriyle basınçlı hava, ardından suya ek olarak dondurarak kurutma makinesi aracılığıyla, ince filtre yağ giderme, toz kaldırma ve tarafından olası iz yağ sızıntısını önlemek için süper bitirme derin arıtma filtresi, moleküler elek için tam koruma sağlar.Titiz hava temizleme bileşenleri, moleküler eleğin ömrünü garanti eder.

benHava depolama tankı: Hava tankının rolü, tampon olarak titreşim akışını azaltmaktır; bu şekilde, sistemin basınç dalgalanması azaltılabilir ve basınçlı hava, basınçlı hava temizleme bileşeninden sorunsuz bir şekilde geçebilir. yağ ve su safsızlıklarını tamamen gidermek ve sonraki PSA oksijen ve nitrojen ayırma cihazının yükünü azaltmak için. Aynı zamanda, adsorpsiyon kulesi değiştirildiğinde, PSA oksijen ve nitrojen için gerekli olan büyük miktarda basınçlı hava sağlar. Kısa sürede basıncı hızla artırmak için ayırma cihazı, böylece adsorpsiyon kulesindeki basınç yakında çalışma basıncına yükselecek ve ekipmanın güvenilir ve istikrarlı çalışmasını sağlayacaktır.

benOksijen ve nitrojen ayırma ünitesi: Özel moleküler elekle donatılmış iki adsorpsiyon kulesi A ve B vardır. Temiz basınçlı hava A kulesinin giriş ucuna girdiğinde ve moleküler elekten çıkış ucuna aktığında, N2 onun tarafından emilir ve ürünün oksijeni, adsorpsiyon kulesinin çıkış ucundan dışarı akar. Bir süre sonra, A kulesindeki moleküler elek doymuş emer. Bu sırada, A kulesi adsorpsiyonu otomatik olarak durdurur, nitrojen emilimi için B kulesine basınçlı hava akışı ve oksijen üretimi ve A kulesi moleküler elek rejenerasyonu. Moleküler elek rejenerasyonu, adsorbe edilmiş nitrojeni çıkarmak için adsorpsiyon kolonunu atmosferik basınca hızla düşürerek elde edilir. İki kule dönüşümlü olarak adsorbe eder ve yenilenir, oksijen ve nitrojen ayrımını tamamlar ve sürekli olarak oksijen verir. Bunlar prosesler programlanabilir bir mantık denetleyicisi (PLC) tarafından kontrol edilir. Çıkış ucundaki oksijen içeriği ayarlanan değerden az olduğunda, PLC programıValfi otomatik olarak havalandırmak ve niteliksiz oksijenin gaz noktasına akmamasını sağlamak için niteliksiz oksijeni otomatik olarak boşaltmak için çalışır. Gaz boşaltıldığında gürültü susturucu tarafından 75dBA'nın altına düşürülür.

benOksijen tampon tankı: Oksijen tampon tankı, sürekli oksijen kaynağının stabilitesini sağlamak için nitrojen-oksijen ayırma sisteminden ayrılan oksijenin basıncını ve saflığını dengelemek için kullanılır. Aynı zamanda, adsorpsiyon kulesinin anahtarından sonra, olacak Bir yandan kendi gaz adsorpsiyon kulesinin şarj kısmı, bir yandan adsorpsiyon kulesinin basıncı artırmasına yardımcı olur, aynı zamanda yatağı korumada da rol oynar, ekipman çalışması sürecinde teknolojik yardım sürecinde çok önemli bir rol oynar.

Uygulama alanları:

PSA endüstriyel oksijen jeneratörü, farklı endüstrilerin farklı kullanıcılarının farklı gereksinimleri için oksijenle zenginleştirilmiş yanma petrokimya endüstrisi, elektrikli fırın çelik üretimi, kağıt yapımı, cam üretimi, ozon yapımı, su ürünleri yetiştiriciliği, kanalizasyon arıtma, havacılık ve diğer endüstri ve alanlarda yaygın olarak kullanılabilir. Oksijen kullanımı, kişiselleştirilmiş, özel oksijen ekipmanı sağladığından, farklı gaz kullanıcılarının gereksinimlerini tam olarak karşılar.

Teknik parametreler

● Oksijen çıkışı——≤50Nm3/sa

● Saflık——93%±3

● Basınç——0,3~0,4 Mpa

● Atmosferik çiy noktası——≤－40℃

Teslimat tarihi: Mevduat aldıktan sonra 75 gün,

Aylık çıktı: 60 set/ay

Ödeme süresi: İmzalı PI'ye karşı %30 depozito, sevkiyattan önce %70 bakiye ödenmelidir.

Satış Sonrası: Fabrika sahası kurulumu ve hata ayıklama nitelikli kabul
